3WDD35D-4(1)
产品特质:

电阻温度系数 (ppm/℃ ) ≤ ±400 电阻温度系数 (ppm/℃ ) ≤ ±400
工作温度范围 (℃ ) -55 ~ +125 振动 振幅1.52mm 或加速度 15g
频率 10-2000HZ 总阻变化≤ ±2% 机械转角 (° )360( 连续 )
冲击 ....................50g 11ms 总阻变化≤ ±2%
资料下载：
性能需求:

标称阻值 (kΩ)1、2、3、5 启动力矩 (mN.m)≤ 1mN.m
总阻公差 (%) ±15，±20 介质耐压 (V)500VAC 漏电流不大于 1mA
独立线性度 (%)0.3、0.5、1 绝缘电阻 (MΩ)≥ 1000(500VDC)
理论电旋转角 (° )330±10 输出平滑性 (%). ≤ 0.1
旋转负荷寿命 ( 圈 )...10x106(400 r/min，每隔 15min 反转
输出平滑性变化≤ 50%( 对标称值 ) 独立线性度变化≤ 50%( 对标称值 )
分辨力理论上无限 额定功耗2W at 70℃0W at 125℃
图集名称:

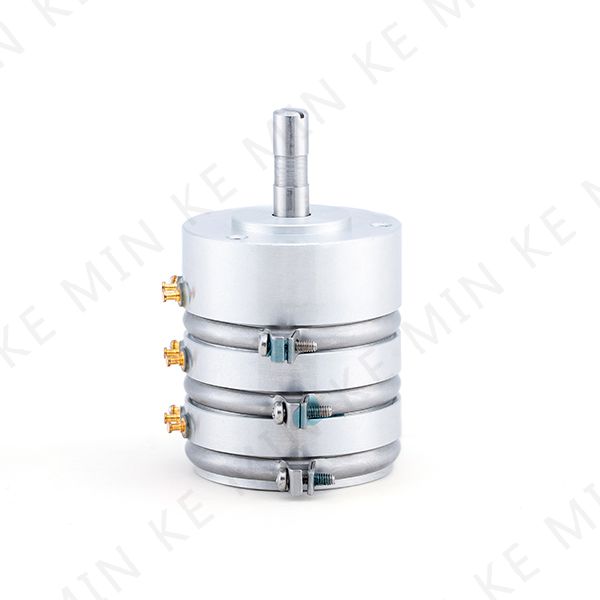

产品名称:3WDD35D-4(1)
资料下载：
产品特质:

电阻温度系数 (ppm/℃ ) ≤ ±400 电阻温度系数 (ppm/℃ ) ≤ ±400
工作温度范围 (℃ ) -55 ~ +125 振动 振幅1.52mm 或加速度 15g
频率 10-2000HZ 总阻变化≤ ±2% 机械转角 (° )360( 连续 )
冲击 ....................50g 11ms 总阻变化≤ ±2%
性能需求:

标称阻值 (kΩ)1、2、3、5 启动力矩 (mN.m)≤ 1mN.m
总阻公差 (%) ±15，±20 介质耐压 (V)500VAC 漏电流不大于 1mA
独立线性度 (%)0.3、0.5、1 绝缘电阻 (MΩ)≥ 1000(500VDC)
理论电旋转角 (° )330±10 输出平滑性 (%). ≤ 0.1
旋转负荷寿命 ( 圈 )...10x106(400 r/min，每隔 15min 反转
输出平滑性变化≤ 50%( 对标称值 ) 独立线性度变化≤ 50%( 对标称值 )
分辨力理论上无限 额定功耗2W at 70℃0W at 125℃

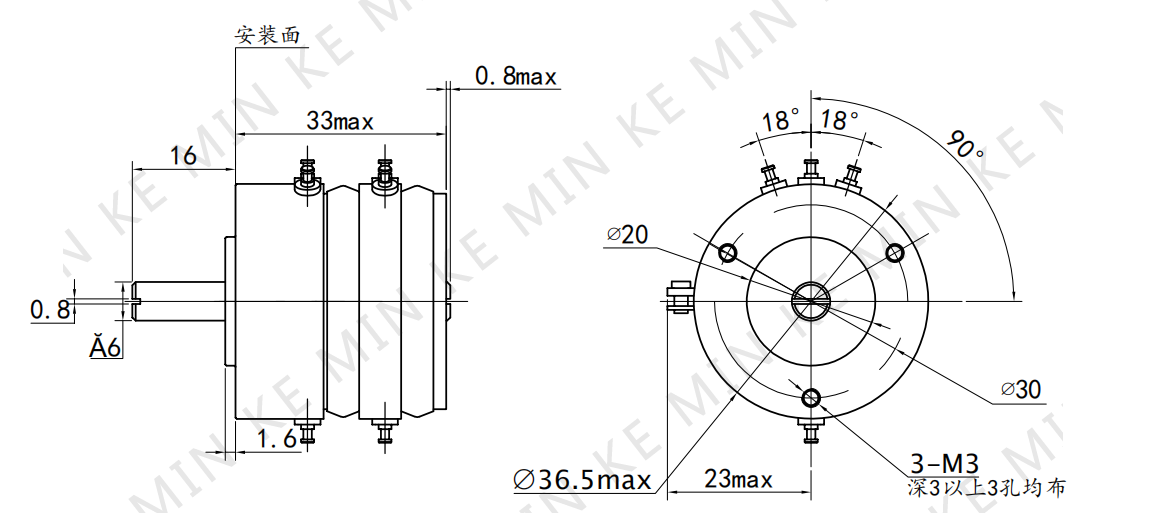

产品图纸:
